    法蘭蓋開孔計算

    來源:法蘭|對焊法蘭|不銹鋼法蘭|法蘭盤|法蘭廠家-重慶巨人管道配件有限公司     發布時間:2018-10-27 11:40:42     瀏覽次數:



      下面為大家介紹下法蘭蓋在開孔直徑dop≤0.5倍平蓋計算直徑Do時,螺栓連接圓形平蓋單個開孔的補強計算。

      設計壓力FV,設計溫度100℃,設備殼體材質316L,與殼體連接的接管及其法蘭、法蘭蓋DN150,CL150,SCH80s,C1+C2=3.3,內伸管DN50,SCH80s。

      與98版不同,2011版GB150將平蓋上單個開孔和多個開孔的補強計算方法分列,單個開孔推薦用補強圈補強(150.3-2011之6.3.4.1,下稱方法一),多個開孔推薦用加厚平蓋方法補強(150.3-2011之6.4.3,下稱方法二)。

      但從原理上說,“方法二”同樣是適用于單個開孔補強的。

      經計算發現,若平蓋系數特征系數K>0.6時,開孔對平蓋計算厚度(150.3-2011式5-33)沒有影響。也就是說對于上述法蘭蓋開孔,若采用“方法二”補強,無需對平蓋進行補強。

      按等面積法計算,平蓋開孔所需補強面積A=0.5倍dop乘于平蓋計算厚度。也就是說,對于上述開孔,若采用“方法一”計算,需要加一個補強圈。顯然“方法一”要比“方法二”保守。

      另外,與平蓋封頭相比,管口法蘭尺寸相對較小,法蘭蓋上的開孔采用加厚平蓋的方法進行補強比較恰當。若采用補強圈(外加補強元件)補強,會顯得笨拙,也不便于制造。

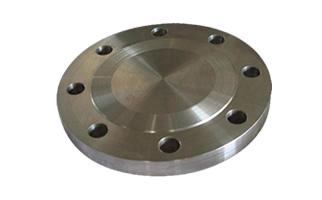

    法蘭蓋

      98版的GB150在8.6.1中將平蓋單個開孔、多個開孔的補強計算方法同列,而2011版卻將它們分列。對此,《GB150-2011釋義》是這樣解釋的:98版的相關表述不夠清晰明確,致使出現不當或重復補強的現象,造成材料浪費,所以單孔、多孔的補強計算方法應分別選用。但從前面的分析來看,這樣的解釋不夠有說服力。

      最后,我們來看看GB150的美國師兄ASME VIII-1卷對于法蘭蓋的平蓋開孔的補強是怎么說的。

      UG-39 (b)的(1)對單個開孔推薦等面積補強法,在隨后的UG-39(d)中還推薦采用放大平蓋厚度計算公式UG-34(c)中的系數C來考慮開孔補強。并說明UG-39(d)作為UG-39 (b)的另一方法(as an alternative)。
